すごく大まかな設計・基板動作確認

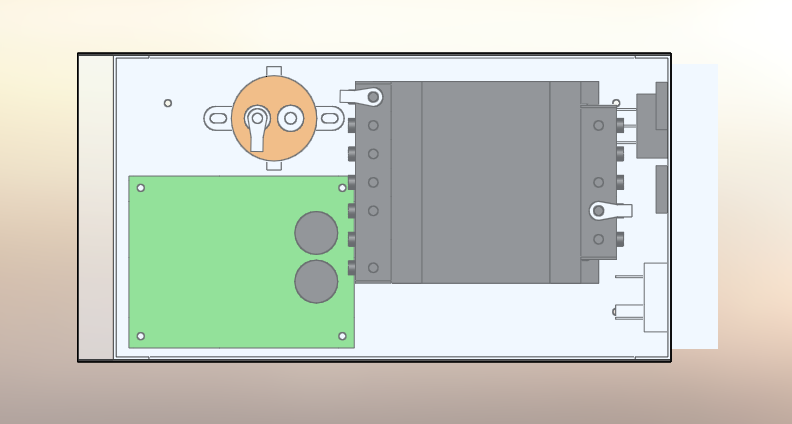

だいたいこんな感じ,一応収まりそうではある.

f:id:penguin-9922:20170107214900p:plain

放熱板は120×85くらい?

パネルあたりも考えたい.
菊水の安定化電源みたいに予め最大電圧と最大電流を決めてOUTPUTできたら安心.



トランジスタ配線メモ

  • 白はB, 300mm
  • 黄はC, 310mm
  • 青はE, 30mm-抵抗-260mm

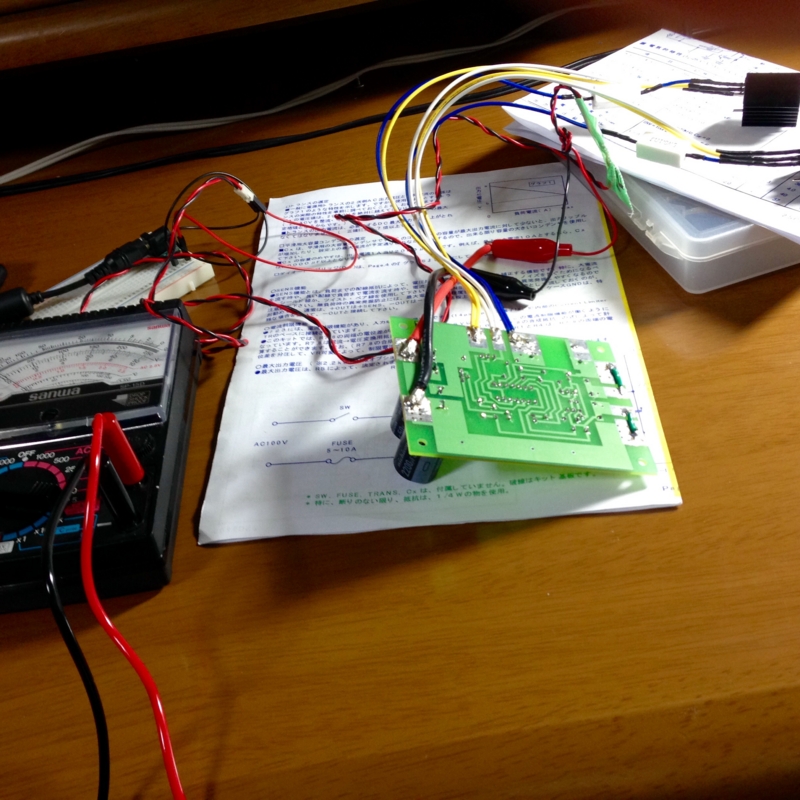

大まかな配置が決まったのでトランジスタに配線して動作確認.
圧着工具がないのでトランスは使わず,Lipo充電用のスイッチング電源をコンデンサの前に繋いで実験した.
約0~15Vまで出力した.最大16Vのスイッチング電源だったので,ちょうどそんなもんでしょう.

f:id:penguin-9922:20170107214901j:plain
